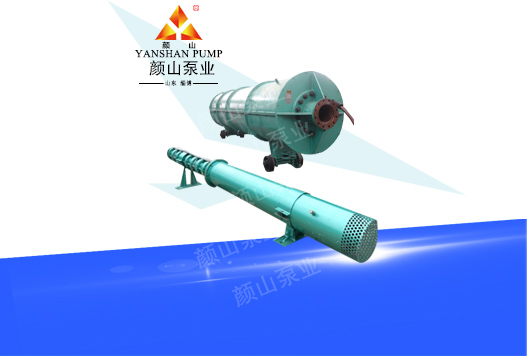

QJ(W)系列臥式潛水電泵是我公司基于多年潛水電泵研發、生產的基礎上重新開發設計的一種產品，也是井用潛水電泵產品的延伸。主要用于開放性水域提取清水(如水庫、水池、水渠等)，也可做為地面泵使用。該系列電泵主機由QJ(W)型潛水泵和其配套潛水電機組成一體潛入水下工作。特別設計一套幫助電機散熱的裝置，該裝置能夠強制水流順著電機外殼流動，帶走電機熱量從而起到降低電機溫度的效果，保證了電機運行的可靠性。該系列水泵還具有結構緊湊、體積小、噪音低、無二次污染、安裝使用維護方便、運行安全可靠、高效節能、不需建造泵房等優點。
具體型號參數請點擊下載QJ系列潛水泵
- 工作原理

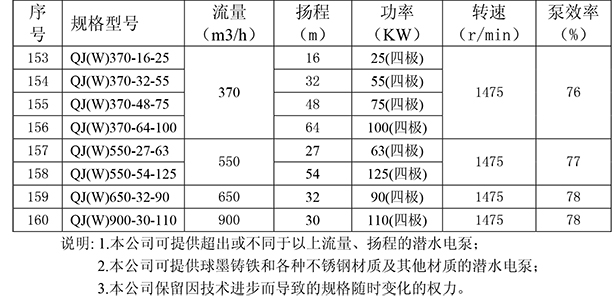

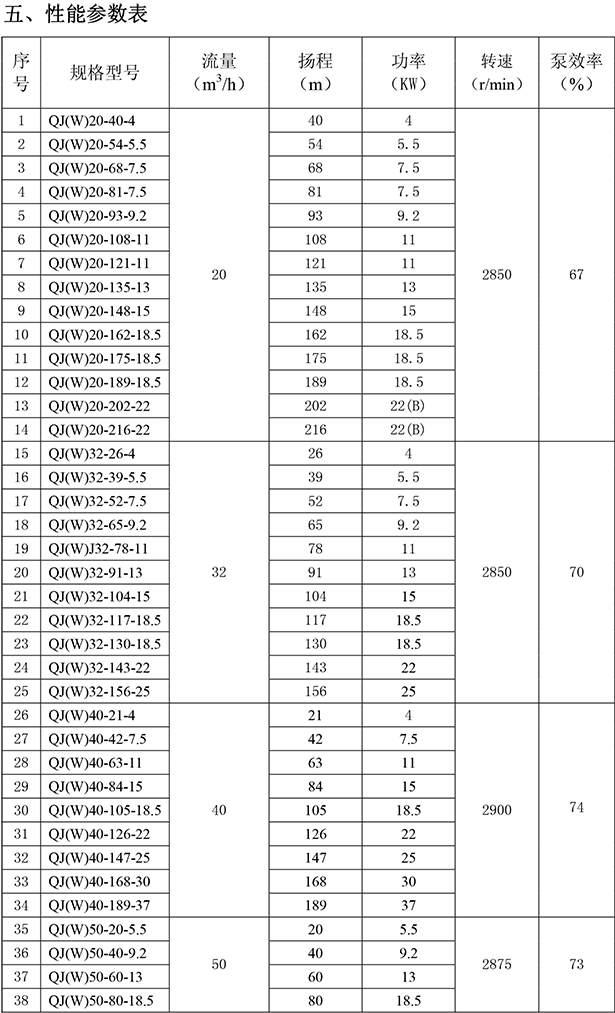

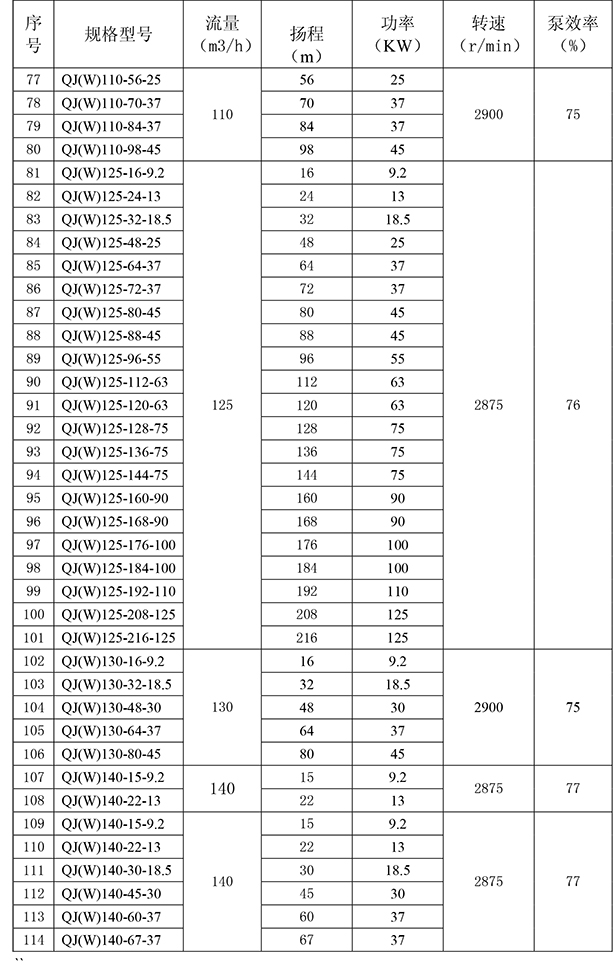

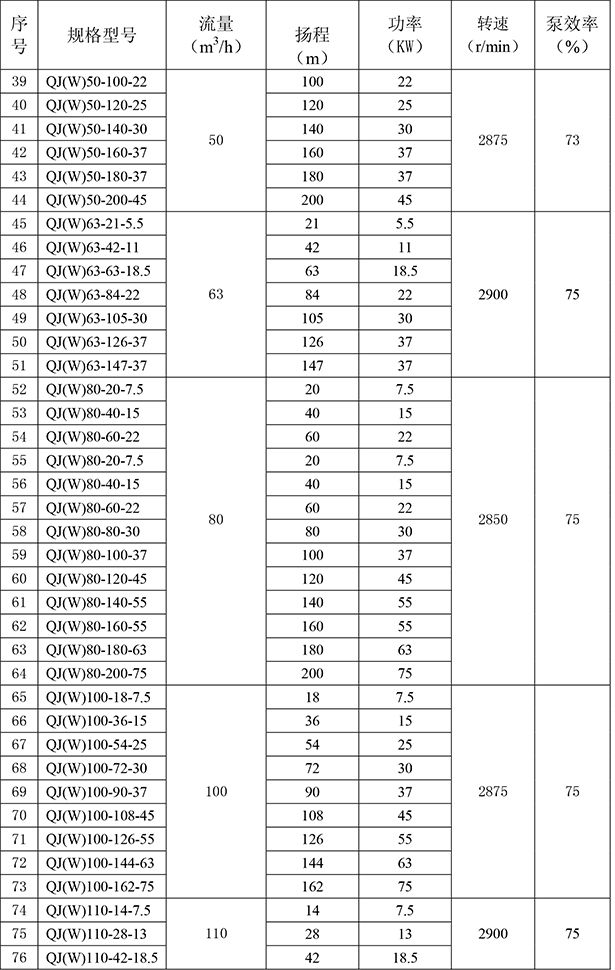

- 性能參數
用途及特點：
QJ(W)系列臥式潛水電泵是我公司基于多年潛水電泵研發、生產的基礎上重新開發設計的一種產品，也是井用潛水電泵產品的延伸。主要用于開放性水域提取清水(如水庫、水池、水渠等)，也可做為地面泵使用。該系列電泵主機由QJ(W)型潛水泵和其配套潛水電機組成一體潛入水下工作。特別設計一套幫助電機散熱的裝置，該裝置能夠強制水流順著電機外殼流動，帶走電機熱量從而起到降低電機溫度的效果，保證了電機運行的可靠性。該系列水泵還具有結構緊湊、體積小、噪音低、無二次污染、安裝使用維護方便、運行安全可靠、高效節能、不需建造泵房等優點。
QJ(W)系列臥式潛水電泵與其它地面給排水泵相比具有占用空間小，無污染和泄漏、安裝使用方便等優點。可用于小區和高層、別墅等場所的供水。
使用條件
1. 電源：三相交流電、電壓 380V，660V，1140V，頻率：50Hz
2. 水源：
(1) 水溫： QJ(W)型≤20℃
(2) 水中固體雜質總含量(重量比)不得超過0.01%
(3) 氯離子含量不得超過400mg/L
(4) PH 值6.5~8.5
上述條件是基本使用條件，如使用條件超出上述范圍時，可特殊制作，以保證泵正常運行
型號意義
水泵
QJ(W) 50 — 52 — 11
配套電機功率(KW)：11
額定揚程：52m
額定流量：50m3/h
臥式潛水電泵
結構特點
QJ(W)型臥式潛水電泵的水泵部分由多級離心式葉輪分段串聯組成，高揚程水泵葉輪開平衡孔，能夠有效的減小軸向力。泵級間采用螺栓連接，每段之間由特殊軸承支撐，確保了水泵運行的可靠性。高揚程泵的頂端設有逆止閥體，能防止停機后管路中的液體回流損壞電泵。電機散熱裝置出水部分具有短管的效果，因此不需要單獨配備短管，同時用以聯接和固定電泵。配套潛水電機為密閉充水式三相異步電動機，繞組采用耐水的聚乙烯絕緣，尼龍護套多層結構的電磁線。導軸承及推力軸承均為水潤滑軸承，電機上部裝有防砂裝置，用來阻止泥沙進入電機內腔。
成套供應范圍
1. 主機一套
2. 管路：輸水管、彎管、密封墊等
3. 電纜：電纜和電纜接頭材料
4. 控制柜：啟動和保護裝置
